Spektrum telemetrie - snímač otáčok motora

Podrobný popis

Charakteristika

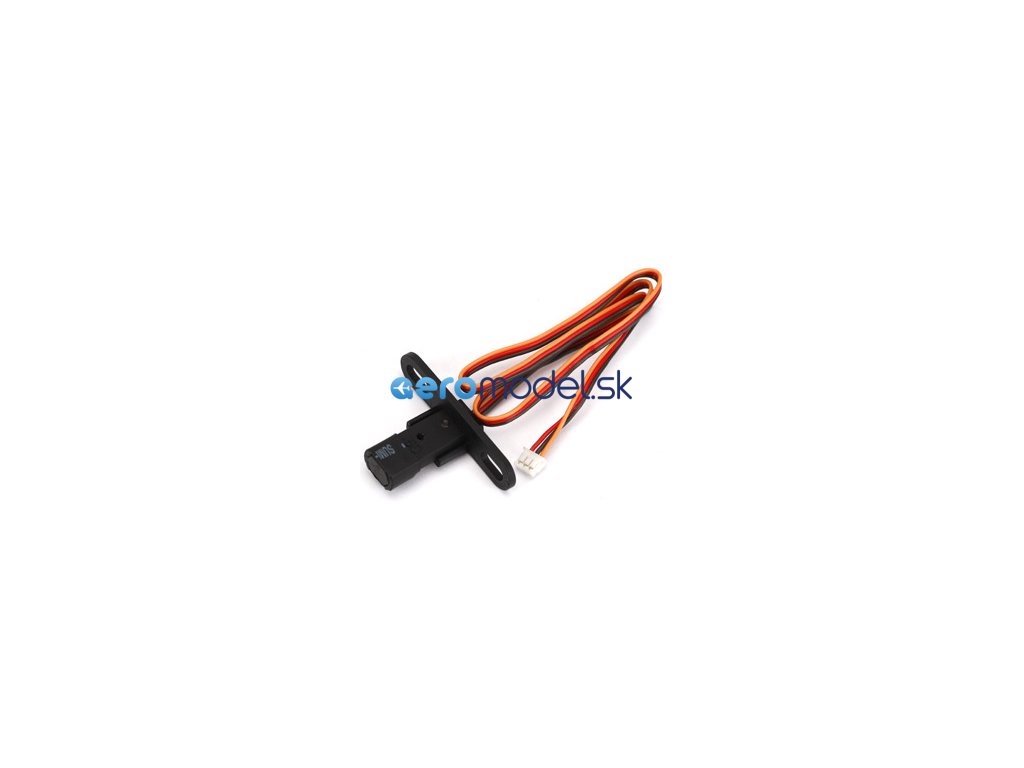

Snímač otáčok pre nitro alebo benzínové motory určený pre telemetrické moduly Spektrum TM1000 alebo TM1100. Snímač obsahuje magnet, ktorý vysiela magnetické pole. Hallova sonda umiestnená v magnetickom obvode meria magnetický tok prechádzajúci magnetickým obvodom. Prítomnosť feromagnetických materiálov (železo, oceľ) v blízkosti čelnej strany sondy (vzdialenosť max. 5 mm) spôsobí zvýšenie magnetického toku. Sonda sa zvyčajne montuje na spodnú časť zadných dverí motora, kde je dostatočne blízko k čapu kľukového hriadeľa. Prechodom oceľového čapu kľukového hriadeľa okolo snímača sa zvýši magnetický tok, ktorý snímač vyhodnotí ako jednu otáčku. Prechod oceľového čapu kľukového hriadeľa je indikovaný na telemetrickom module blikaním príslušnej LED diódy. Tým sa zároveň overuje správna činnosť snímača.

Snímač takto bez problémov funguje na bežných nitro motoroch a benzínových motoroch do objemu približne 50 cm3. Ak je čap kľukového hriadeľa vzdialený od snímača viac ako 5 mm (najmä pri väčších benzínových motoroch) alebo ak je zadná časť motora vyrobená z ocele, snímač nebude fungovať správne. V týchto prípadoch odporúčame okrem hliníkového zotrvačníka umiestniť za vrtuľu aj kus železného materiálu. Prípadne je možné do zotrvačníka vyvŕtať otvor, do ktorého sa môže priskrutkovať oceľový šnek. Snímač otáčok sa potom umiestni vedľa zotrvačníka. Spôsob montáže samozrejme závisí od konkrétnej situácie.
